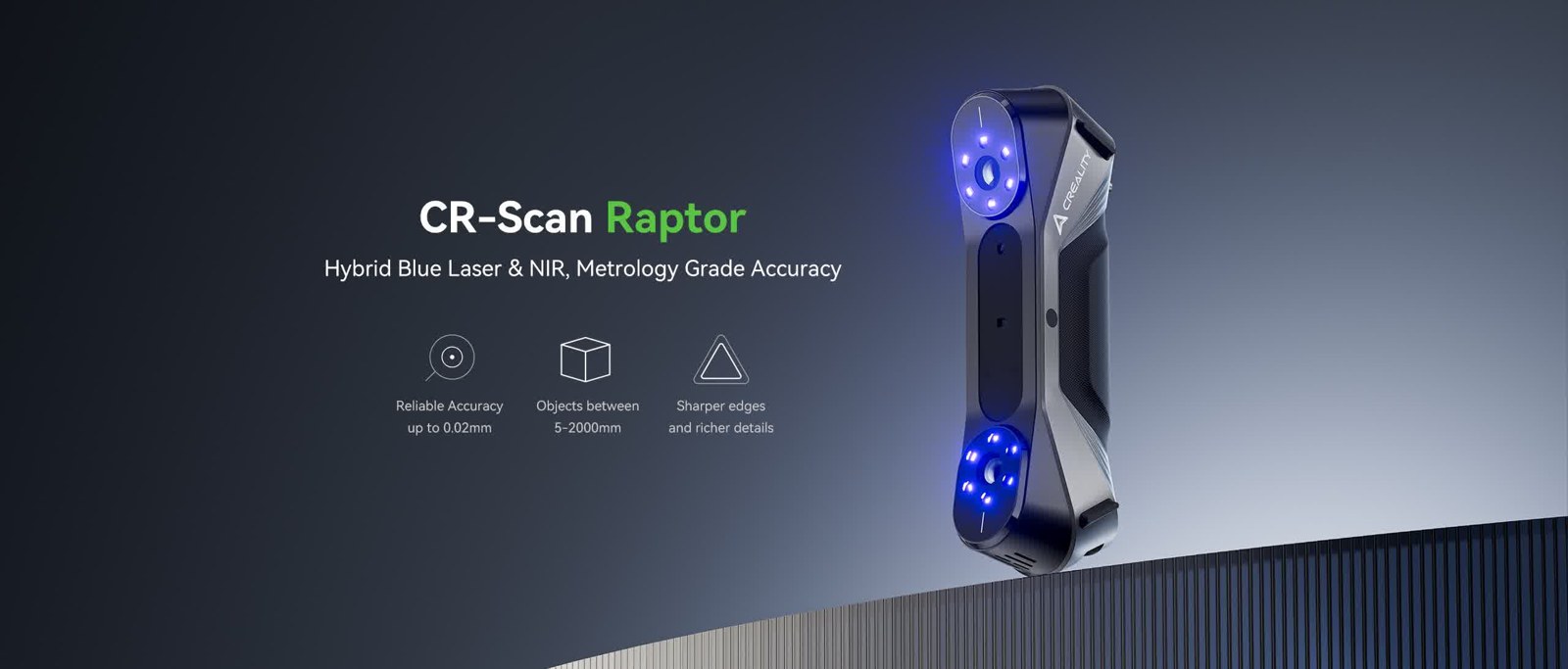

Creality Cr-Scan Raptor 3D Tarayıcı

CR-Scan Raptor

Mavi lazer ve NIR ile hibrit 3D tarama

0,02 mm’ye kadar doğruluk

5–2000 mm nesne boyutu

Keskin kenarlar, zengin ayrıntılar

Öne çıkan özellikler

7 paralel mavi lazer çizgisi

0,02 mm’ye kadar
Ölçüm doğruluğu ve ince ayrıntılar

Mavi lazer + NIR

5–2000 mm
Nesne boyutu

Titreşimi azaltan akıcı tarama

24 bit
Tam renkli tarama

Siyah ve metal nesnelerde spreysiz tarama

Yüksek hız
60 fps’ye kadar

Hafif ve kompakt

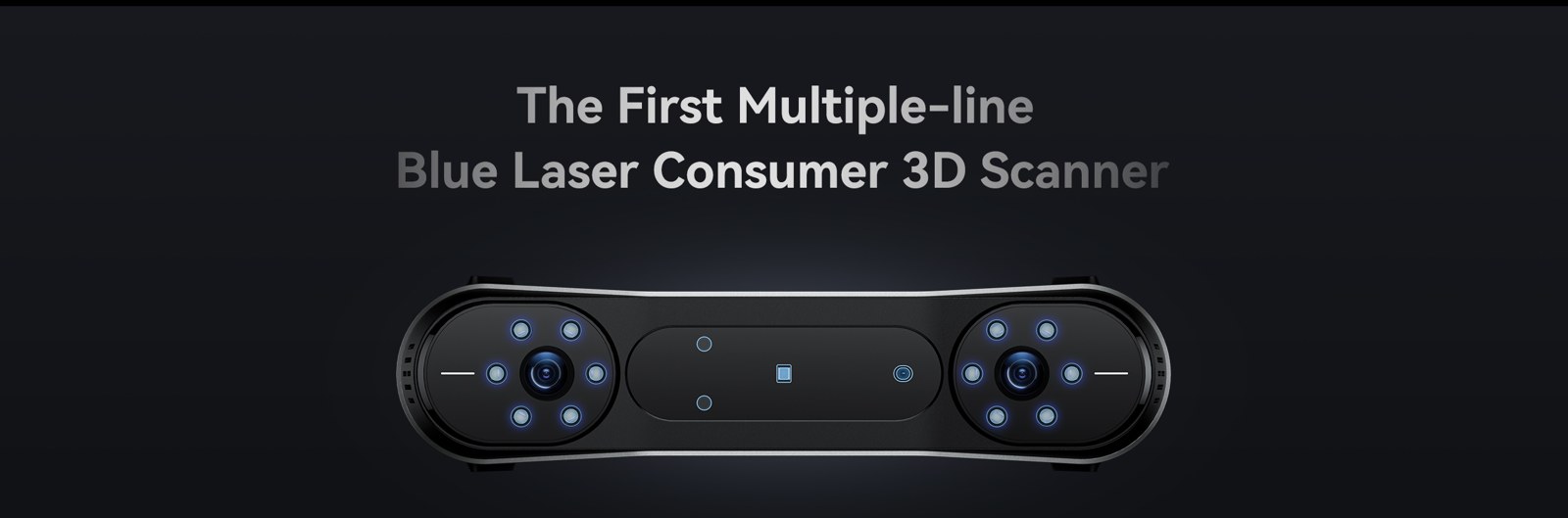

Çok çizgili mavi lazer teknolojisi

Kompakt bir gövdede yüksek doğrulukla 3D tarama.

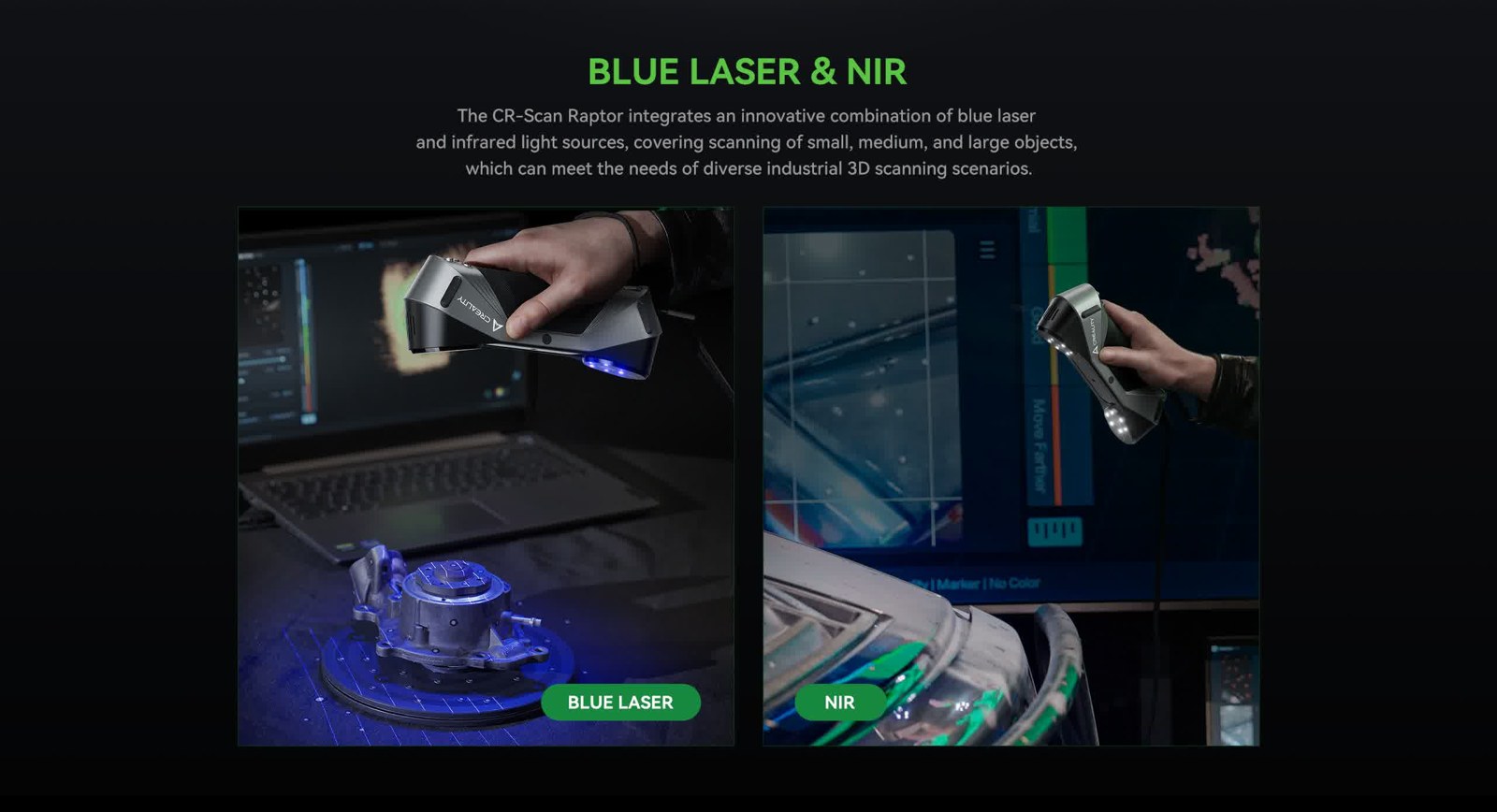

Mavi lazer ve NIR bir arada

Küçük, orta ve büyük nesneler için iki tarama teknolojisi. Mavi lazer ayrıntılı parçaları; kızılötesi yapılandırılmış ışık daha geniş nesneleri taramak için kullanılabilir.

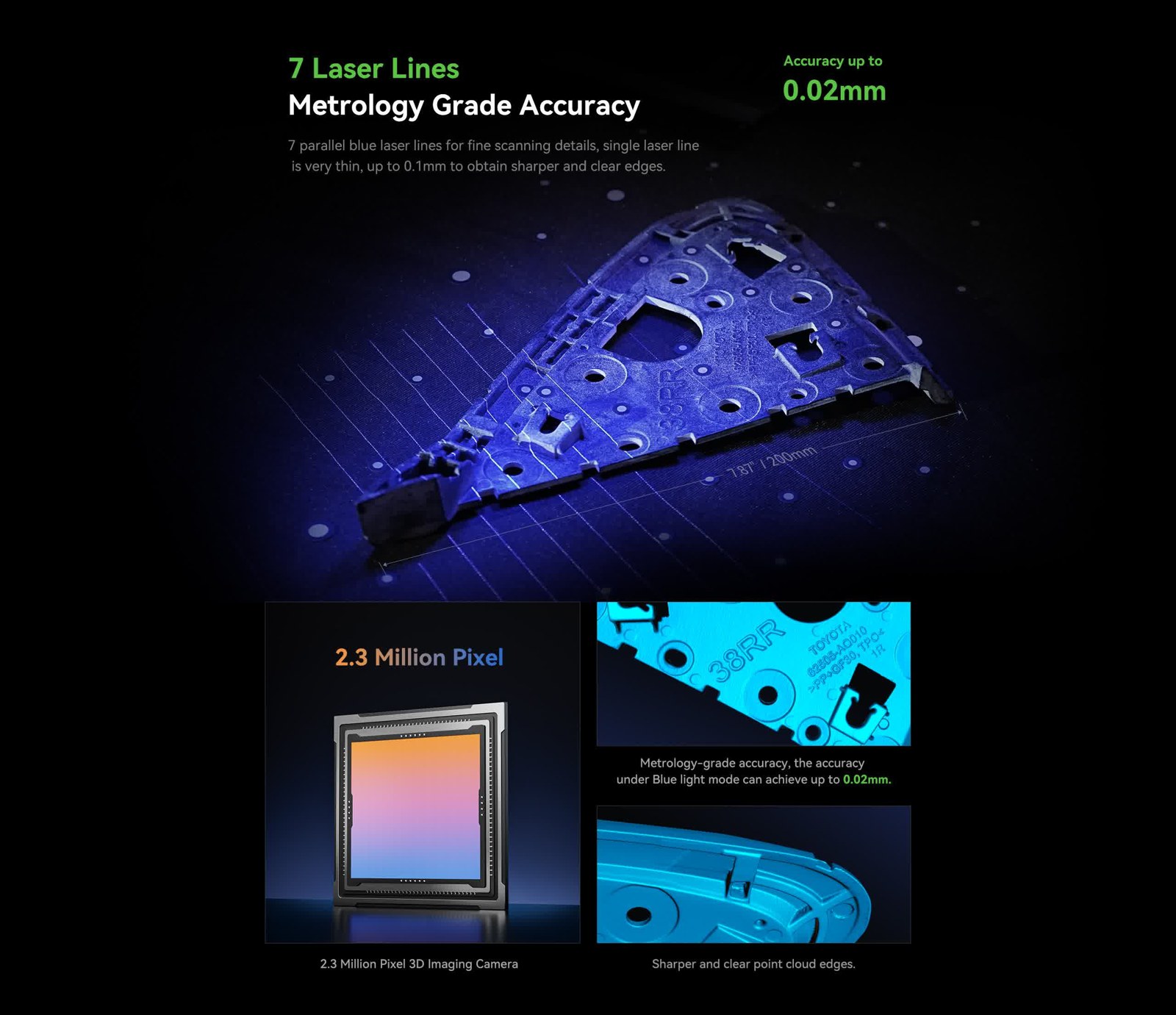

MAVİ LAZER

7 lazer çizgisiyle ince ayrıntılar

0,1 mm inceliğindeki paralel mavi lazer çizgileri, kenarları ve yüzey ayrıntılarını yakalar.

0,02 mm

100 mm mesafede, bu değere kadar doğruluk

2,3 milyon piksel

Mavi lazer modunda 0,02 mm’ye kadar ölçüm doğruluğu.

2,3 MP 3D görüntüleme kamerası

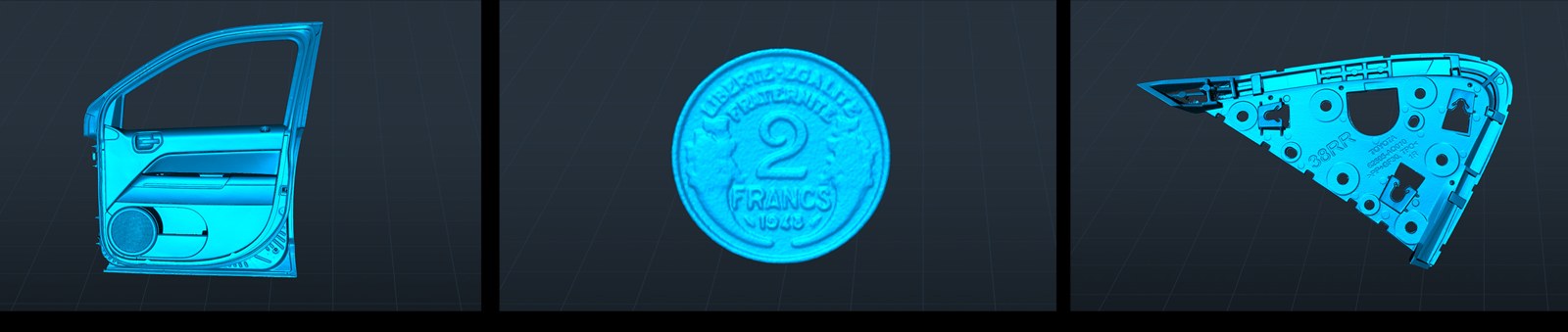

Keskin ve net nokta bulutu kenarları

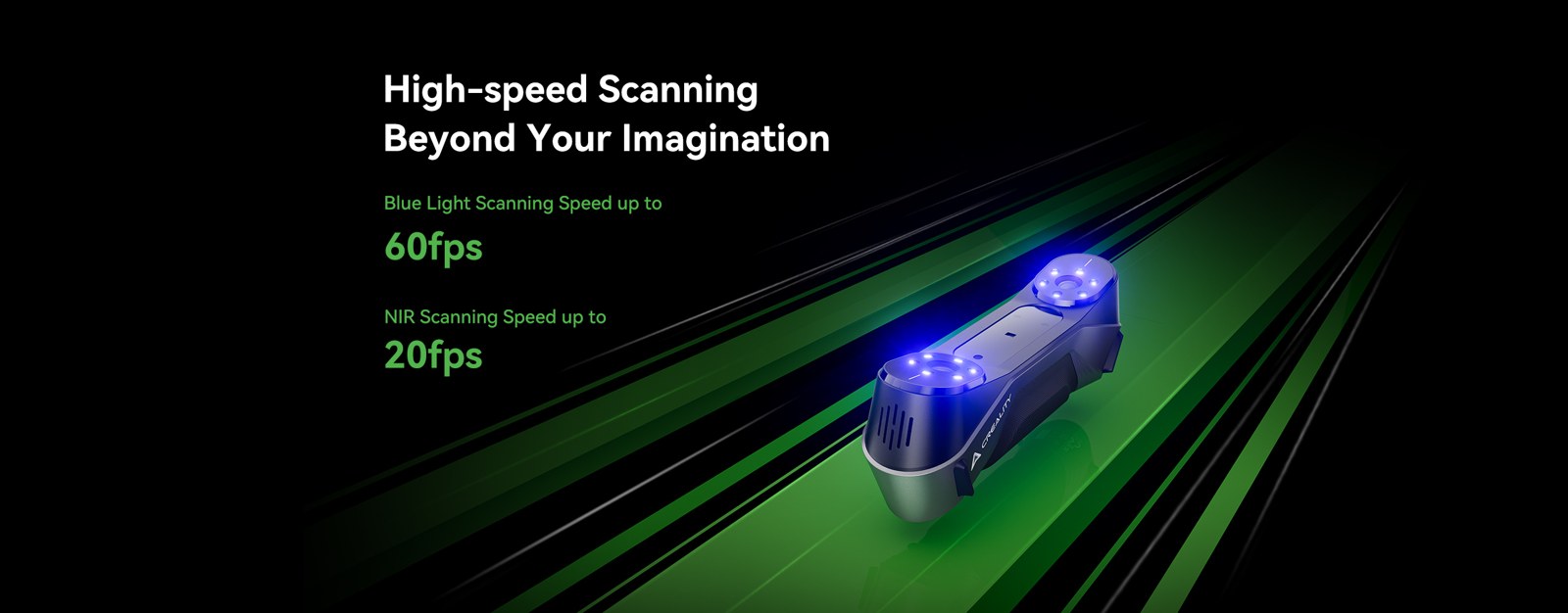

Yüksek hızlı tarama

60 fps

Mavi lazer modunda, bu değere kadar

20 fps

NIR tanıtım bölümünde belirtilen hız*

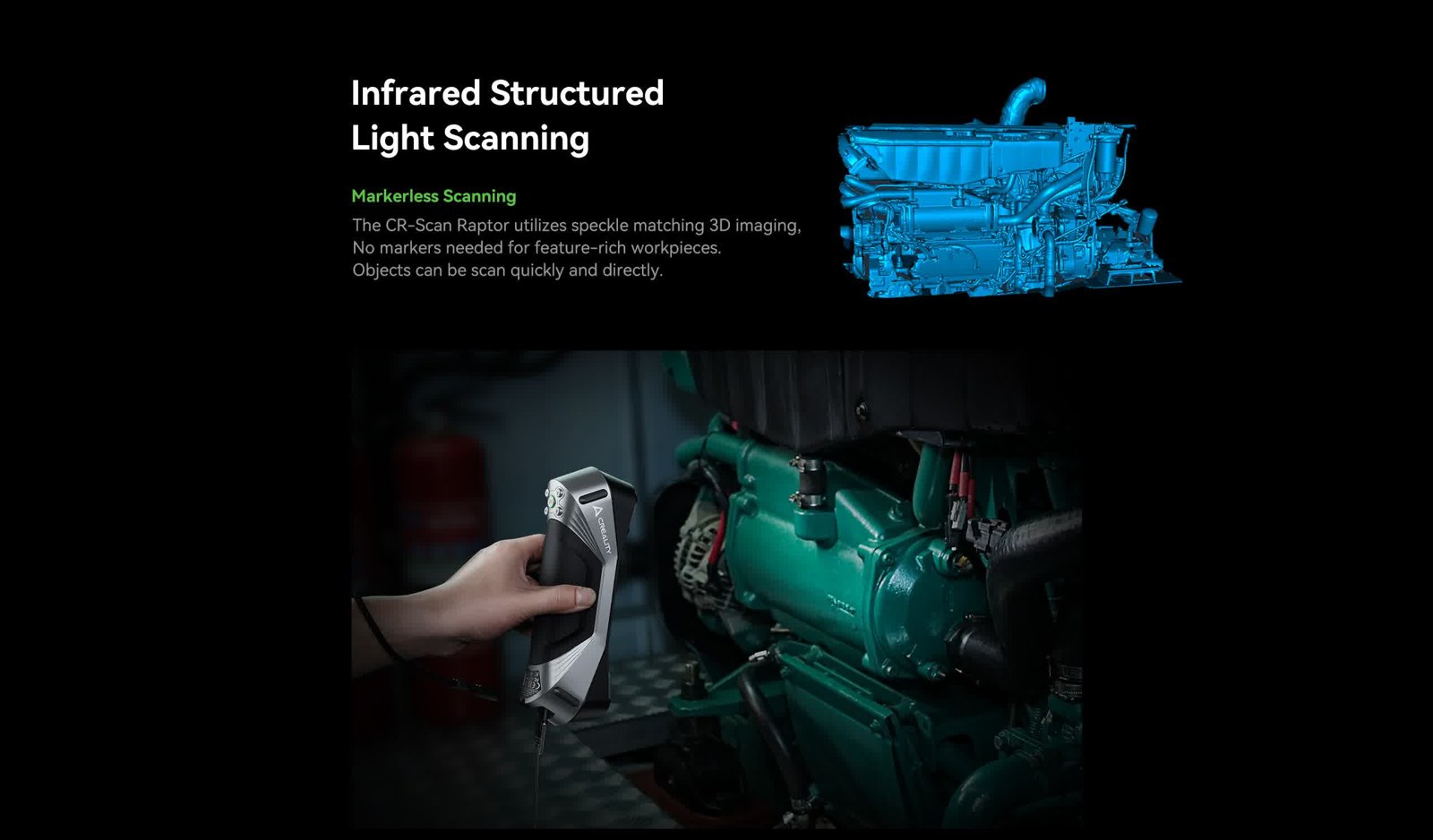

Kızılötesi yapılandırılmış ışık

İşaretleyicisiz tarama
Ayırt edici yüzey özelliklerine sahip nesneler, benek eşleştirmeli 3D görüntülemeyle doğrudan taranabilir.

Yüz ve vücut taraması

Özel yüz eşleme algoritması ayrıntıların yakalanmasını destekler. Üretici verisine göre vücut taraması yaklaşık 2 dakikada tamamlanabilir.

Hassas ve ayrıntılı tarama

Sıcaklık telafisi

Sıcaklık değişimlerinin ölçüme etkisini azaltmaya yardımcı olan algoritma.

Gelişmiş optik yapı

20 mm çaplı, geniş alan derinlikli lens; 9 cam eleman; ‰5’in altında lens bozulması; metal lens tüpü ve taşıyıcı. Yakın ve uzak mesafelerde kararlı ölçüm için tasarlanmıştır.

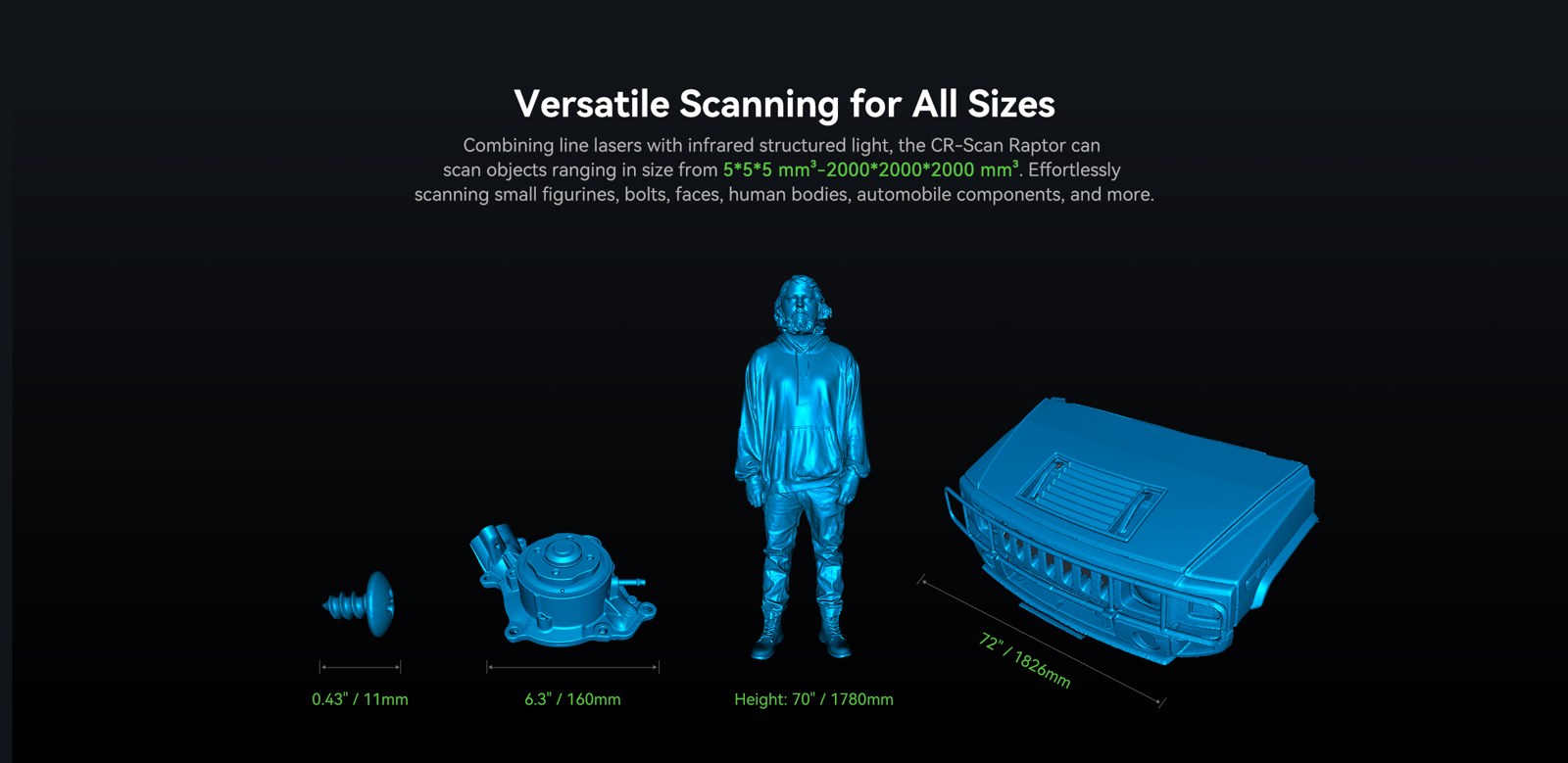

Küçükten büyüğe çok yönlü tarama

5 × 5 × 5 mm’den 2000 × 2000 × 2000 mm’ye kadar nesneler: figürler, bağlantı elemanları, yüz ve vücut modelleri, otomotiv parçaları ve daha fazlası.

Boy: 1780 mm

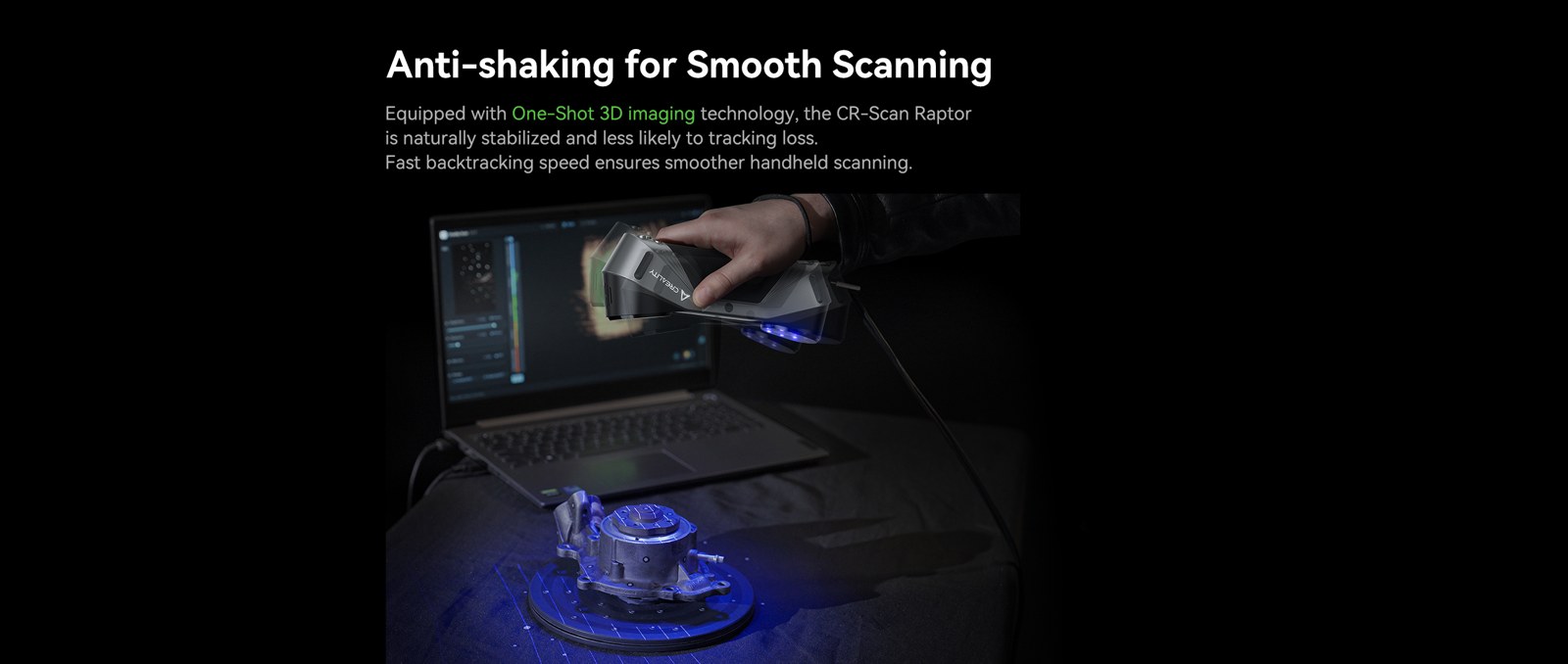

Titreşimi azaltan akıcı tarama

Tek çekimli 3D görüntüleme, takibin kararlı kalmasına yardımcı olur. Hızlı yeniden takip özelliği elde taramayı kolaylaştırır.

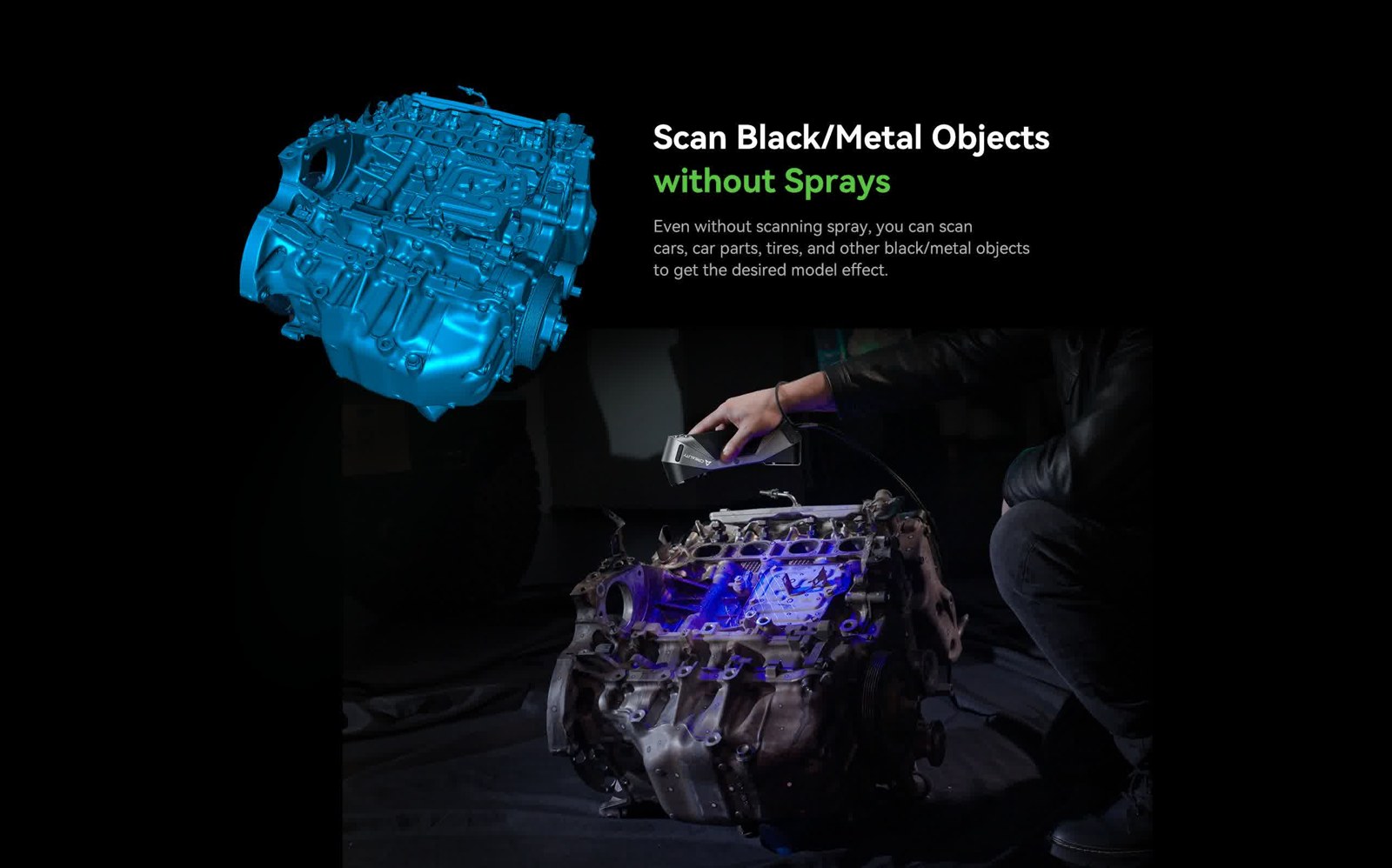

Siyah ve metal nesnelerde spreysiz tarama

Araç parçaları, lastikler ve metal yüzeyler, tarama spreyi kullanmadan dijitalleştirilebilir.

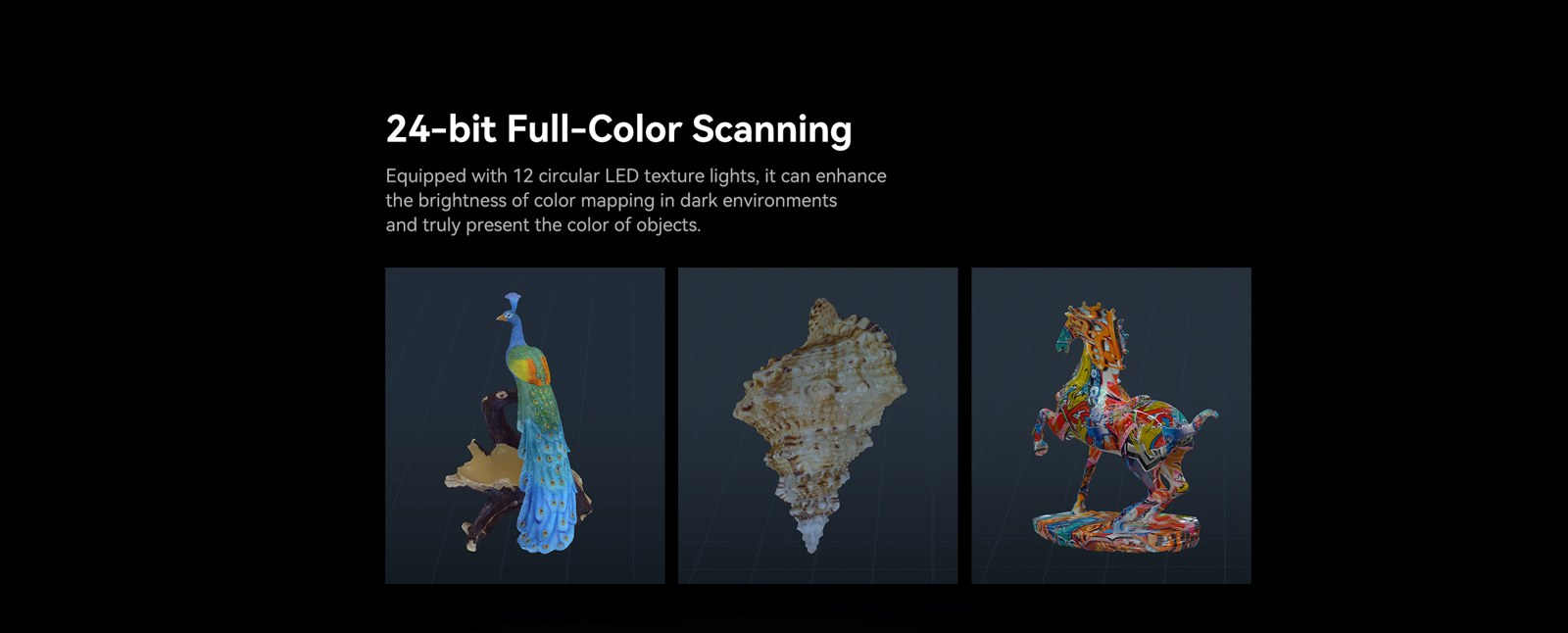

24 bit tam renkli tarama

Halka biçiminde yerleştirilmiş 12 LED, düşük ışıkta renk ve doku yakalamayı destekler.

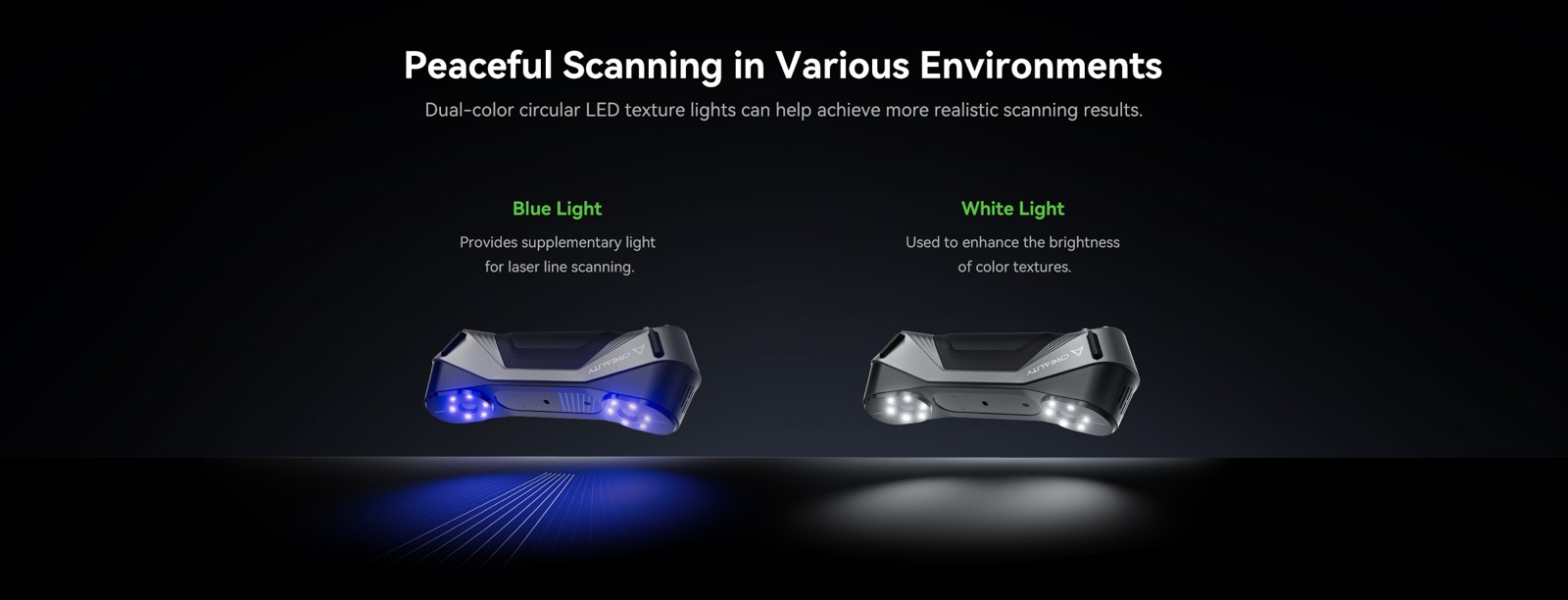

Farklı ortamlar için çift renkli ışık

Halka LED aydınlatma, tarama moduna göre görüntü yakalamayı destekler.

Mavi ışık

Lazer çizgileriyle tarama için destek aydınlatması.

Beyaz ışık

Renkli dokuların aydınlatılmasına yardımcı olur.

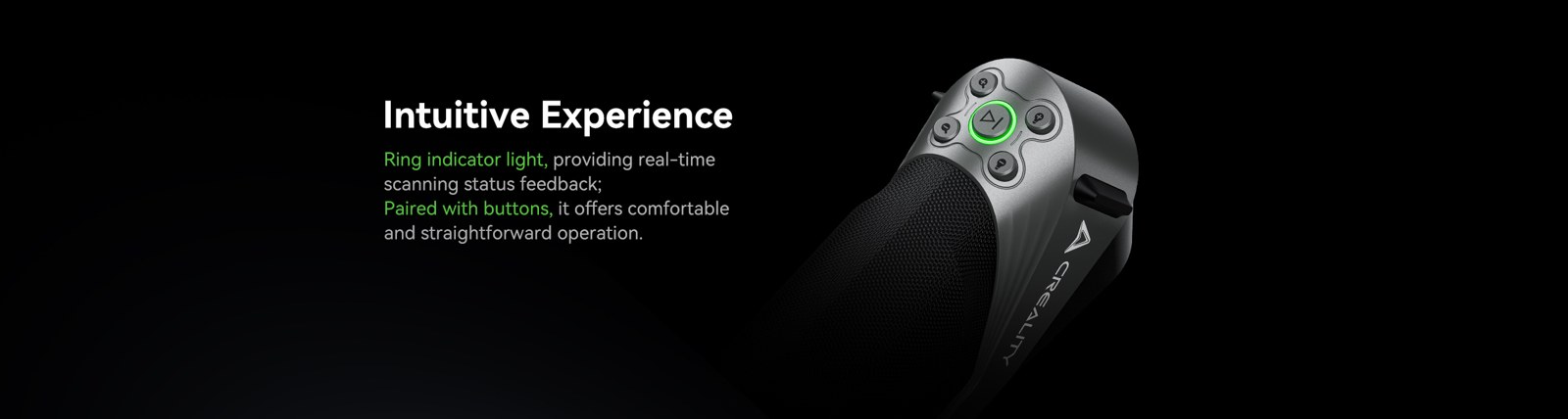

Kolay kontrol

Halka durum ışığı tarama hakkında anlık bilgi verir. Fiziksel düğmeler, işlemleri cihaz üzerinden yönetmenizi sağlar.

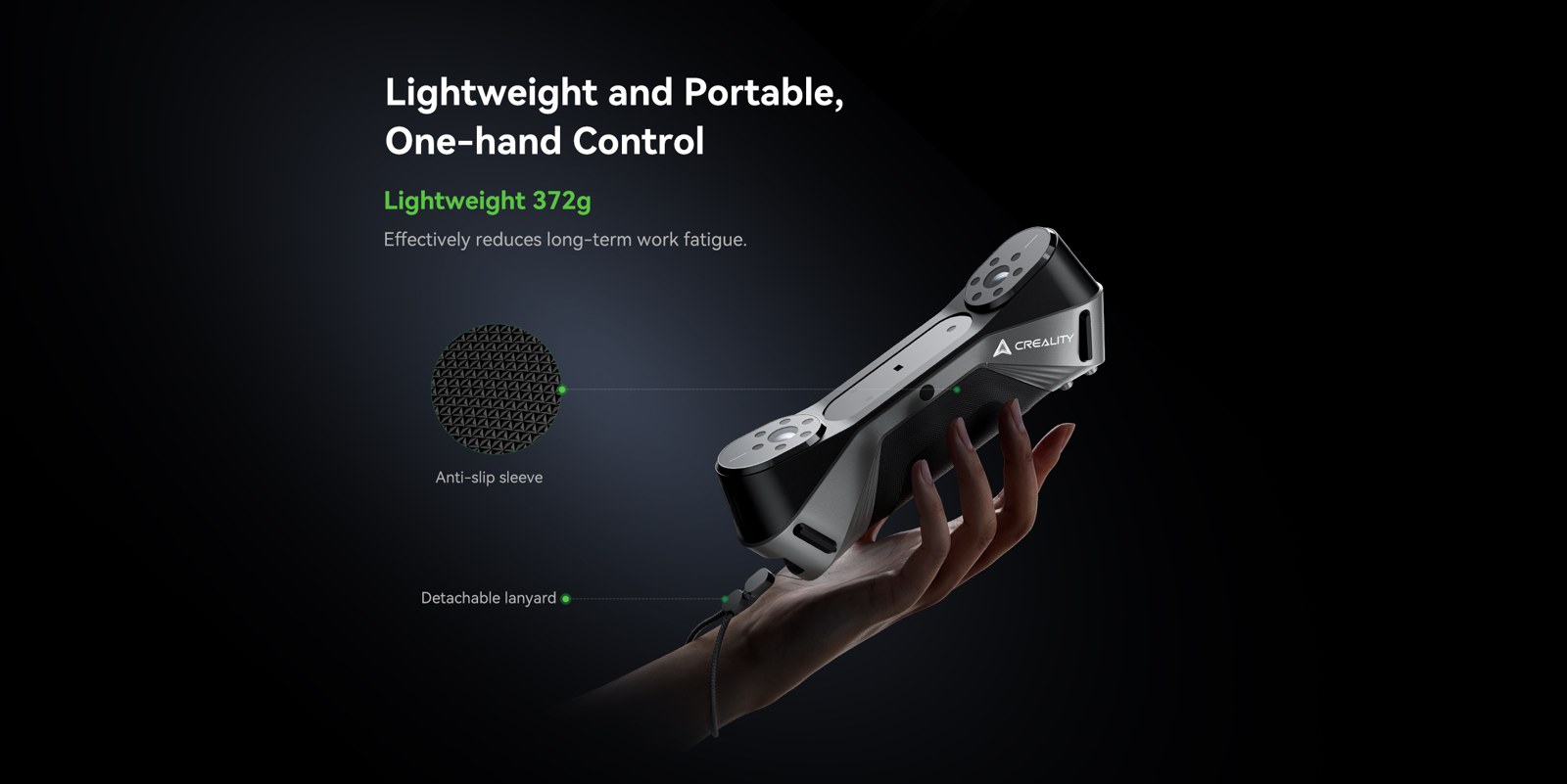

Hafif ve taşınabilir

372 g ağırlığıyla tek elle kullanım için tasarlanmıştır. Uzun tarama çalışmalarında rahat tutuş sağlar.

Kaymaz kaplama

Çıkarılabilir askı

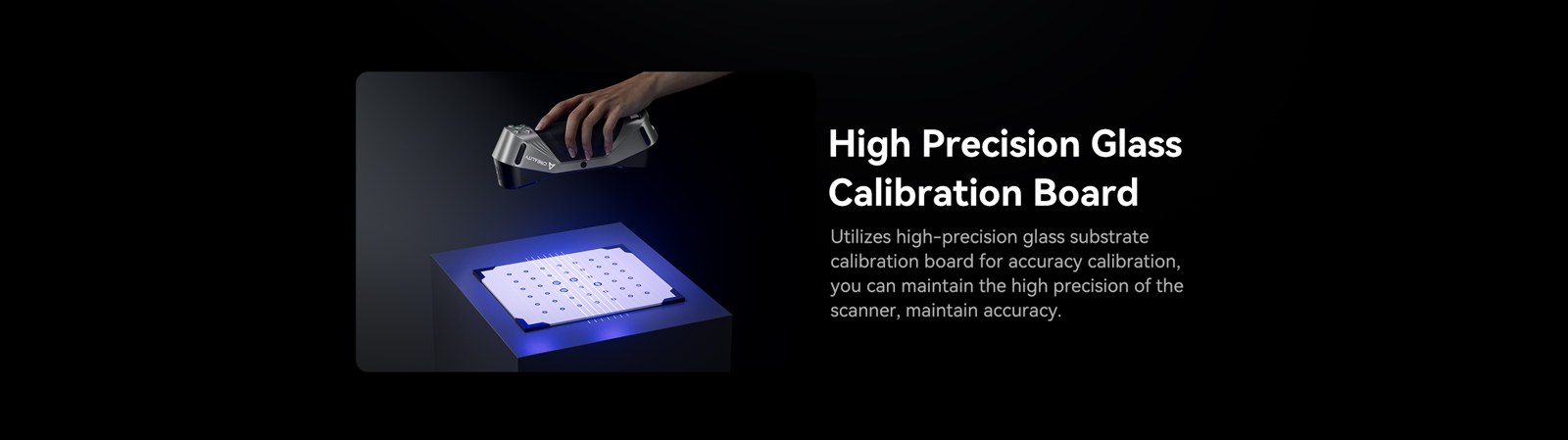

Cam kalibrasyon kartı

Yüksek hassasiyetli cam tabanlı kart, tarayıcının ölçüm doğruluğunu kalibre etmek ve korumak için kullanılır.

Raptor kullanım alanları

Hassas ölçüm ve kontrol

Tersine mühendislik

Otomotiv parçaları

Medikal

Kalıp üretimi

Figürler

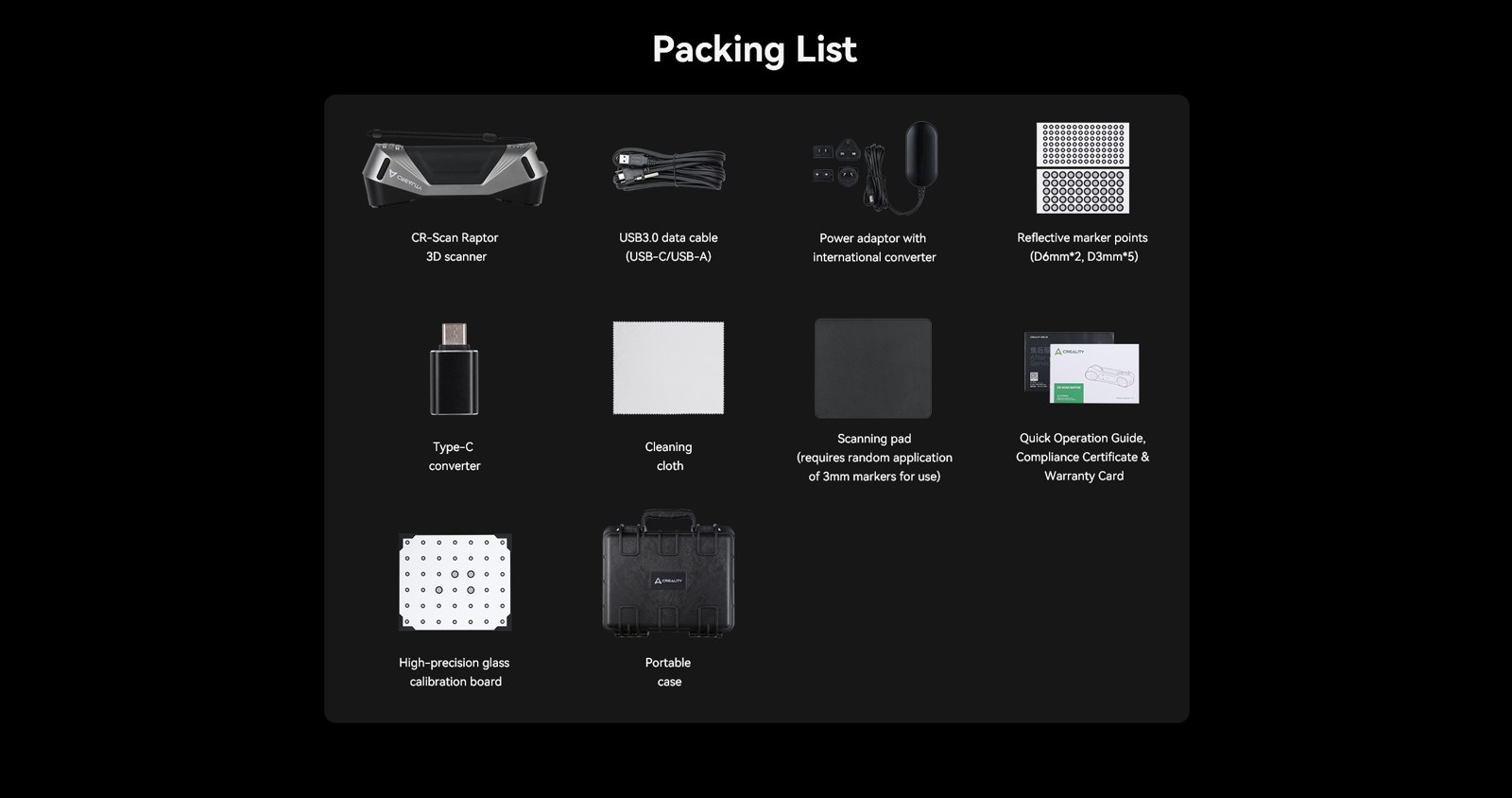

Kutu içeriği

CR-Scan Raptor 3D tarayıcı

USB 3.0 veri kablosu (USB-C / USB-A)

Uluslararası uçlu güç adaptörü

Yansıtıcı işaretleyiciler (6 mm × 2, 3 mm × 5)

USB-C dönüştürücü

Temizlik bezi

Tarama pedi (3 mm işaretleyicilerle kullanılır)

Hızlı kullanım kılavuzu, uygunluk belgesi ve garanti kartı

Hassas cam kalibrasyon kartı

Taşıma çantası
